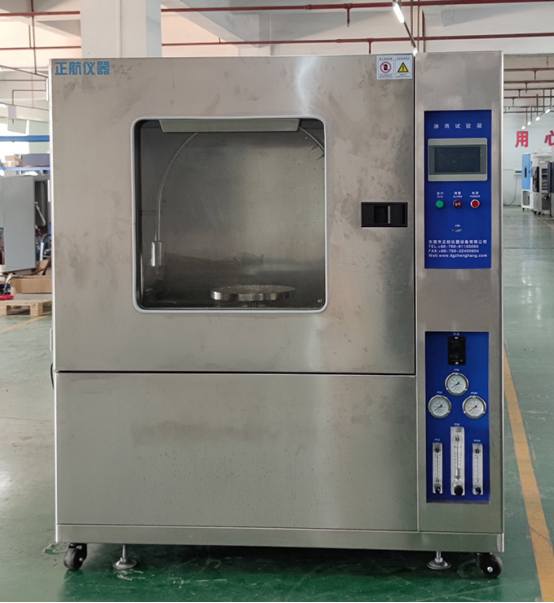

淋雨試驗箱
產品用途 Product use
本試驗方法主要是用來模擬由 燈具在在淋雨中，由雨水對燈具產生的影響，并以此來考核燈具產生抗擊噴水滲透的能力。適用考核電工產品、外殼和密封件在淋雨環境下能否保證設備和組件良好性能的試驗。
符合標準 Gb standard
IEC60529
CNS14165( IPX3,IPX4,IPX5.IPX6 )
GB4208GB/T2423.38
ECE 等國際之規范。
技術參數 Technical parameters
型 號 | ZH-IPX3-X6 | ZH-IPXLY-80 | ZH-IPXLY-60 |
外尺寸 | 350x180x130(WxHxD) | 130x180x110(WxHxD) | 110x160x90(WxHxD) |
內尺寸 | 300x100x100(WxHxD) | 80x80x80(WxHxD) | 60x60x60(WxHxD) |
IPX3-4 | 擺管半徑400mm，噴嘴25只，噴嘴孔徑0.4mm，每孔水流量0.07L/min | ||
IPX5 | 噴嘴內徑:6.3mm 水流速率:12.5 L/min±5% | ||
IPX6 | 噴嘴內徑:12.5mm 水流速率:100 L/min+5% | ||
下旋轉盤 | SUS#304不銹鋼板1 RPM & 角度可調整 | ||
箱體結構 --可非標定制
內外 SUS#304 不銹鋼板。采用大型強化玻璃窗口及觀測用室內燈,觀查窗帶雨亂,方便檢視。磁簧式流量計,精確度高,誤差小。采 PLC 復合人機界面控制,可做 作動時間、噴水時間、等設定,觸控式設定、數字直接顯示，所有條件完全由微電腦自動鎖定。
可根據客戶要求定制尺寸
設備特點 The core parts
自主研發控制器
主控制器采屏幕觸控式主畫面可規劃出試驗組別，采PLC復合人機界面控制,可做 作動時間、噴水時間、等設定。可于接口中設定起始及結束時間程序，可任意設定所需順序、時間，操作方便。于運轉中若有出現各種故障訊號,皆會以中文記錄、顯示,以方便維修。觸控式設定、數字直接顯示,所有條件完全由微電腦自動鎖定。
自帶手機APP可遠程操控
采用高品質元器件，操作便捷，控制精度高，提高機身性能，斷電復電后可自動連接程序運行，智能轉換系統讓試驗更節能。
安全保護裝置：
丹麥丹弗斯 壓縮機超壓保護
法國施耐德 熱過載保護
丹麥丹弗斯 油壓差保護開關
法國施耐德 電器執行器件
韓國彩虹 干燒保護
總電源相序 和缺相保護
日本三菱 漏電保護裝置
日本三菱 斷路保護
水位保護開關 箱內超溫保護
多重保護裝置，可確保樣品安全，更加有效的保護設備元器件超負荷運行，大大降低設備故障的發生率，使設備運行更加穩定可靠。
規格參數：
型號 | ZH-IPX3-X6 | ZH-IPXLY-80 | ZH-IPXLY-60 |
外尺寸 | 3500×1800×1300（W×H×D） | 1300×1800×1100（W×H×D） | 1100×1600×900（W×H×D） |
內尺寸 | 3000×1000×1000（W×H×D） | 800×800×800（W×H×D） | 600×600×600（W×H×D） |
測試范圍： | IPX3-IPX4-IPX5-IPX6 | IEC IPX3-IPX4 | IEC IPX3-IPX4 |
IPX3-4 | 擺管半徑400mm，噴嘴25只，噴嘴孔徑0.4mm，每孔水流量0.07L/min | ||
IPX5 | 噴嘴內徑：6.3㎜ 水流速率：12.5 L/min±5％ | ||
IPX6 | 噴嘴內徑：12.5㎜ 水流速率：100 L/min±5％ | ||
下旋轉盤 | SUS#304不銹鋼板1 RPM & 角度可調整 | ||
控制器 | 1. 采7寸真彩觸摸屏+PLC復合人機界面控制,可做作動時間.耐水時間及受測物品動作時間設定。 | ||
配件 | a．幫浦馬達： 德國進口高壓汞浦1/2HP,3.5HP 各壹組 | ||
附件 | 1. 強化玻璃視窗及觀測用室內燈 | ||
材質 | 1.內部SUS#304不銹鋼板。 | ||

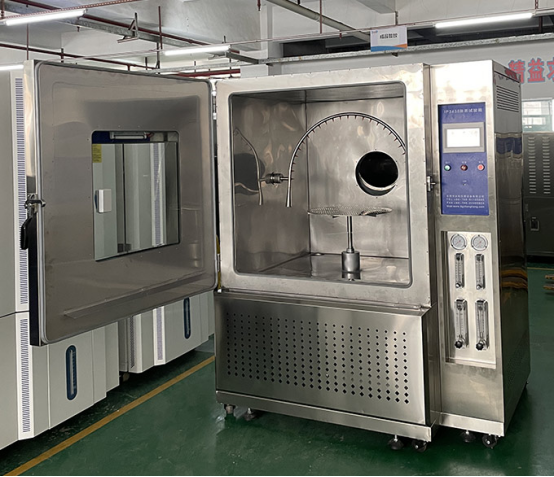

細節特寫：
