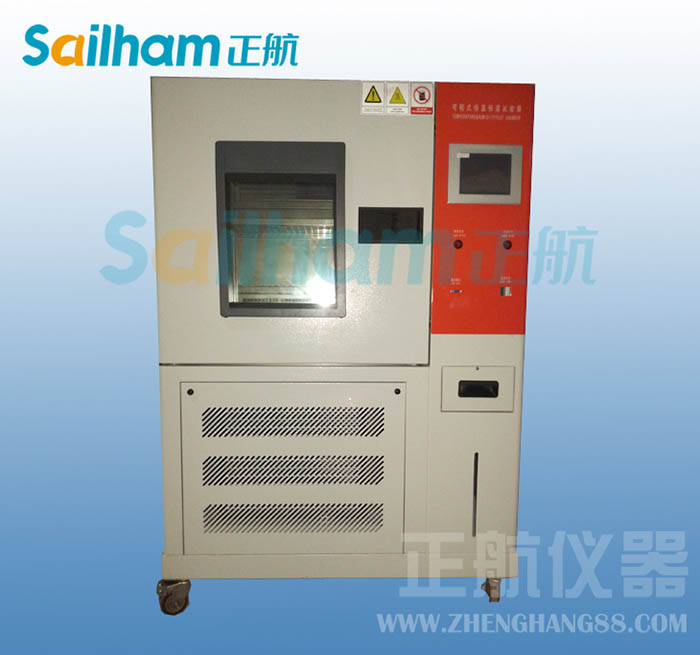

東莞恒溫恒濕試驗箱制冷系統工作原理
東莞恒溫恒濕試驗箱制冷系統工作原理
l )東莞恒溫恒濕試驗箱制冷系統制冷換向原理
熱泵型東莞恒溫恒濕試驗箱制冷運行時，電磁四通換向閥的電源被切斷，電磁導向閥保持在左移后的位置，即右閥門被關閉、左閥門打開并與中間孔相通。
由于毛細管D被閥芯關閉而不通，活塞1小孔向其外側充氣壓力升高，而毛細管C、E相通，活塞2外側的高壓氣體(原由小孔排入)，經毛細管C與E向2號管排泄。因?yàn)榛钊】椎目讖竭h(yuǎn)比毛細管內徑小，來不及補充氣體，使這一區域?yàn)榈蛪簠^(qū)，右側活塞外側壓力高于左側活塞外側壓力，其壓力差為△p=Pk–P0。(冷凝壓力減蒸發壓力，相當大)。
右外側壓力推動活塞與滑塊等左移動(聯動)，移動至左活塞到底端為止，閥芯將端蓋閥孔閉塞，這時滑塊蓋住1號、2號管閥孔，使這兩只管相通，3號管與排氣管連通，此時，系統的流程為制冷循環。
2 )東莞恒溫恒濕試驗箱制冷系統制熱換向原理
東莞恒溫恒濕試驗箱制冷系統制熱運行時，電磁換向閥線圈接通電源產生磁場，銜鐵瞬間被吸向右移動，兩個閥芯也同時向右移動(聯動)，閥芯B關閉左閥孔，閥芯A打開右閥孔，毛細管E、D相通，四通閥右側活塞外側的高壓氣體被釋放為低壓氣體(排入吸氣管)，而毛細管C通道被切斷，2號活塞小孔向活塞外側充高壓氣體，其壓力升高。當兩側活塞外側的壓力差達到某一值時，氣體推動活塞向右移動至活塞1到達頂端，其閥芯關閉頂端蓋孔，換向動作結束。滑塊右移后蓋住2、3號管閥孔而使2、3號管相通，成為低壓通道，閥孔1與筒體相通成為高壓通道。這時，原為蒸發器的換熱器現為冷凝器，原為冷凝器的換熱器現為蒸發器，系統實現制熱運行。
