正航整理不透性石墨材料力學(xué)性能試驗(yàn)方法總則
1 范圍
1.1本標(biāo)準(zhǔn)規(guī)定了不透性石墨材料力學(xué)性能試驗(yàn)的取樣、試樣加工方法.以及對(duì)儀器設(shè)備、數(shù)據(jù)處理、試驗(yàn)報(bào)告等的基本要求。
1.2 本標(biāo)準(zhǔn)適用于不透性石墨材料(塊材、管材、澆注件)的抗壓、抗拉、抗彎、抗沖擊、水壓爆破強(qiáng)度等力學(xué)性能的測(cè)定，也適用于石墨粘結(jié)劑材料的抗壓、抗拉、抗彎、抗剪切強(qiáng)度等力學(xué)性能的測(cè)定。
2 規(guī)范性引用文件
下列文件中的條款通過(guò)本標(biāo)準(zhǔn)的引用而成為本標(biāo)準(zhǔn)的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內(nèi)容)或修訂版均不適用于本標(biāo)準(zhǔn)，然而，鼓勵(lì)根據(jù)本標(biāo)準(zhǔn)達(dá)成協(xié)議的各方研究是否可使用這些文件的版本。凡是不注日期的引用文件，其版本適用于本標(biāo)準(zhǔn)。
GB/T 2611 試驗(yàn)機(jī)通用技術(shù)要求
3 術(shù)語(yǔ)
3.1 不適性石墨
指用人造石墨和合成樹(shù)脂等材料，按一定生產(chǎn)工藝制成的介質(zhì)難以滲透的石墨材料。
按照制造工藝的不同可分為三類(lèi)z 浸漬類(lèi)不透性石墨、壓型類(lèi)不透性石墨、澆注類(lèi)不透性石墨。
3. 2 有效試驗(yàn)蚊據(jù)
指試驗(yàn)時(shí)在試樣規(guī)定部位破壞所得到的試驗(yàn)數(shù)據(jù)，簡(jiǎn)稱(chēng)有效數(shù)據(jù)。
4試樣制備
4.取樣
4.1塊材
4.1.1.1以相同原料、配方及生產(chǎn)工藝生產(chǎn)的同一規(guī)格不多于30 t 的石墨塊作為一批，隨機(jī)抽樣，抽樣數(shù)量不少于3 塊。
4.1.1.2 外購(gòu)材料以同一時(shí)間、從同一生產(chǎn)廠家購(gòu)進(jìn)的同一規(guī)格材料為一批，隨機(jī)抽樣，抽樣數(shù)量不少于3 塊。
4. 1. 1. 3 最小截面不大于200 mm X 200 mm 的材料，在端部截去50 mm ，其余部分均可加工試樣。
4. 1. 1.4 最小截面大于200 mm X 200 mm 的材料，在各表層刨去50 mm ，其余部分均可加工試樣。
4.1.1.5 直徑不大于350 mm 的材料，在端部截去50 mm ，然后在中心直徑為100 mm 的圓柱體內(nèi)取材加工試樣。
4.1.1.6 直徑大于350 mm 的材料，在端部截去50 mm ，然后在中心直徑為200 mm 的圓柱體內(nèi)取材加工試樣。
4.1.2 管材
4.1.2.1 以同批原料、相同生產(chǎn)工藝生產(chǎn)的同一規(guī)格不透性石墨管為一批，隨機(jī)抽樣3 根~5 根。
4.1.2.2 外購(gòu)不透性石墨管以同一時(shí)間、從同一生產(chǎn)廠家購(gòu)進(jìn)的同一規(guī)格材料為一批，隨機(jī)抽樣
3 根~5 根。
4.1.2.3 將管的兩端截去50 mm ，剩余部分用于加工試樣。
4.1.3 澆注件
按配方抽取所需原料，按生產(chǎn)工藝配制并澆注成石墨試樣。
4.1.4 桔結(jié)劑
4.1.4.1 按配方抽取所需原料，按生產(chǎn)工藝配制并澆注成石墨粘結(jié)劑澆注試樣。
4.1.4.2 按配方抽取所需原料，按生產(chǎn)工藝配制并將石墨件粘結(jié)成石墨粘結(jié)件試樣。
4.2 試樣加工
4.2.1 每組試樣須分別從所抽石墨材料中制取。
4.2.2 澆注試樣應(yīng)進(jìn)行熱固化處理，熱處理溫度按產(chǎn)品要求確定。
4.2.3 試樣加工時(shí)，除有特殊要求外，應(yīng)使抗拉、抗壓試樣試驗(yàn)時(shí)的受力方向與材料的成型壓力方向平行;使抗彎、抗沖擊試樣試驗(yàn)時(shí)的受力方向與材料的成型壓力方向垂直。
4.2.4 先對(duì)所取石墨材料進(jìn)行粗加工，然后按生產(chǎn)工藝進(jìn)行浸漬，加工成試樣。
4.2.5 試樣加工(或澆注)尺寸按有關(guān)方法標(biāo)準(zhǔn)確定。
4.2.6 加工后試樣表面粗糙度須達(dá)Ra<3.2 μm ，
4.2.7 粘結(jié)劑試樣成型后不需再加工。
4.2.8 試樣表面應(yīng)元?dú)馀荨⒘鸭y、砂眼、樹(shù)脂瘤等明顯缺陷。
4.2.9 對(duì)于抗彎試樣，表面不得有分離層。
5 設(shè)備和儀器
5.1 材料試驗(yàn)機(jī)應(yīng)符合GB/T 261 1.測(cè)量精度不低于l 級(jí)。
5.2 材料試驗(yàn)機(jī)的量程應(yīng)使試驗(yàn)結(jié)果在其全量程的10%~90% 之間。
5.3 試驗(yàn)所用的壓力表精度等級(jí)不低于0.4 級(jí)。
5.4 游標(biāo)卡尺2 量程。~150 mm ，分度值。.02 mm 。
6 試驗(yàn)
6.1 將試樣用廣告顏料或油漆作標(biāo)記編號(hào)。
6.2 試樣尺寸測(cè)量到0.02 mm,
6.3 如無(wú)特殊要求，試驗(yàn)應(yīng)在室溫下進(jìn)行。
6.4 每組試樣數(shù)量應(yīng)為7 個(gè)，以保障有5 個(gè)有效數(shù)據(jù)。
7 試驗(yàn)結(jié)果

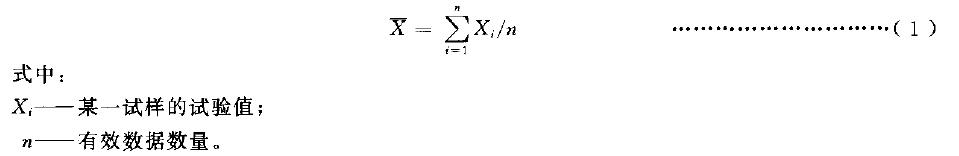

7.1 用式(1)計(jì)算有效數(shù)據(jù)的算術(shù)平均值支，修約到三位有效數(shù)字。

7.2 用式(2) 計(jì)算有效數(shù)據(jù)的標(biāo)準(zhǔn)差S ，保留三位有效數(shù)字。

7.3 用式(3)計(jì)算有效數(shù)據(jù)的變異系數(shù)C ，保留兩位有效數(shù)字。

式中符號(hào)含義同式(1)和式(2) 。
8 試驗(yàn)報(bào)告
試驗(yàn)報(bào)告應(yīng)包括下列內(nèi)容:
a) 試驗(yàn)名稱(chēng)、編號(hào)、送樣單位及送樣日期;
b) 儀器設(shè)備名稱(chēng)、型號(hào);
c) 試樣尺寸、數(shù)量;
d) 試驗(yàn)加載速度，
e) 每個(gè)試樣的破壞載荷及破壞部位;
f)試驗(yàn)結(jié)果:算術(shù)平均值X、標(biāo)準(zhǔn)差5 、變異系數(shù)c.，
g) 試驗(yàn)日期及試驗(yàn)人員。
